MB1616-10D3MA

share:
Electrical Specification
ItemSpecUnit
Center Frequency1616MHz
Band Width10MHz
Insertion Loss0.6dB
Ripple in BW0.2dB
VSWR in BW1.4
Attenuation

40dB@1256~1280

37dB@2487~2497

40dB@2487~2497

dB
Interface MethodSMT
Size(W*L*H)8.2*6.4*3.0mm
FormBand Pass

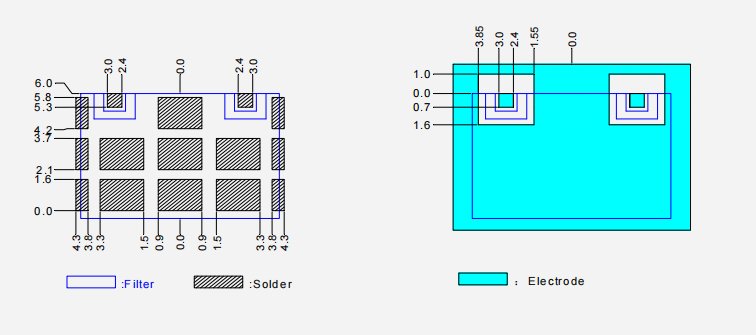

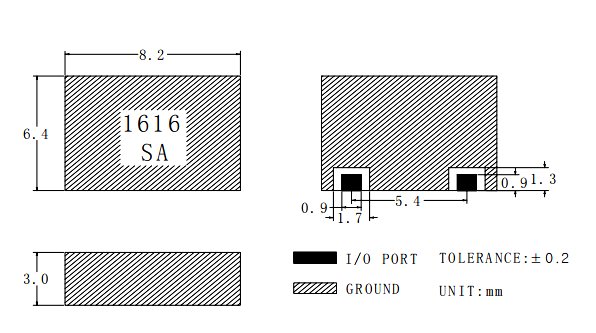

Mechanical Specification

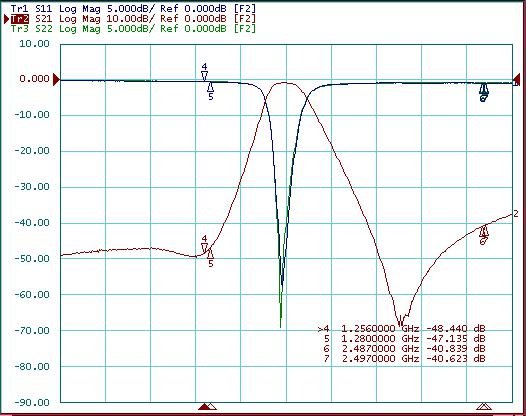

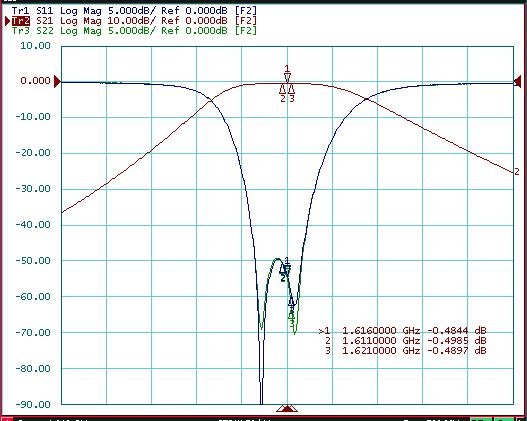

Plot Data
