MB1569-21H4CA

share:
Electrical Specification
ItemSpecUnit
Center Frequency1237MHz
Band Width44MHz
Insertion Loss(dB)1dB
Ripple in BW0.6dB
VSWR in BW2
Attenuation10dB@1137~1337  / 15dB@1087~1387dB
Interface MethodSMT
Size(W*L*H)12.5*14*4.8mm
FormBand Pass

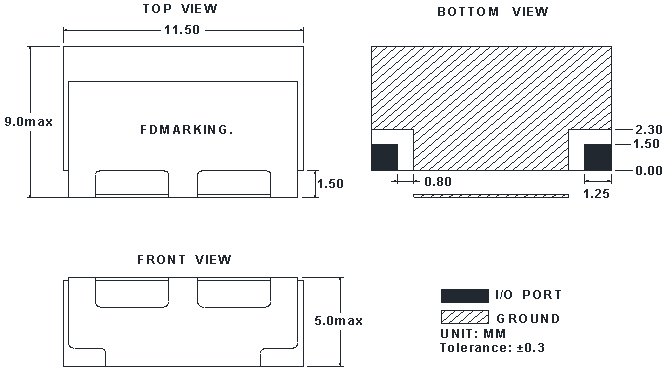

Mechanical Specification

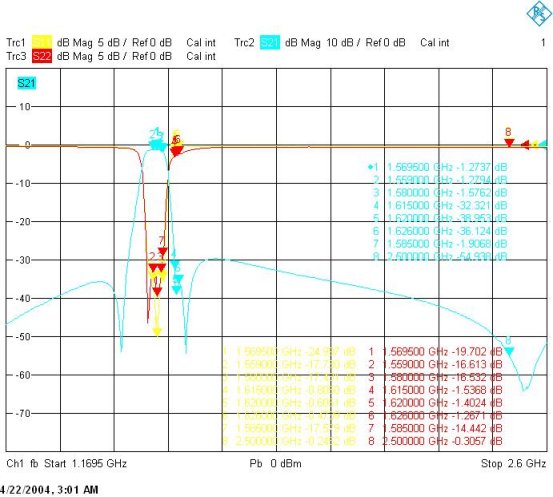

Plot Data
