MD751-781F10N11PA

share:
Electrical Specification
ItemSpecUnit
Center Frequency751-781MHz
Band Width1111MHz
Insertion Loss4.54.5dB
Ripple in BW33dB
VSWR in BW1.31.3
Attenuation50dB@746~757 / 25dB@766.5~746     TBD@1850~1990 / 50dB@776~787 dB
Interface MethodSMT
Size(W*L*H)30.0*12.8*5.5mm
FormBand Pass

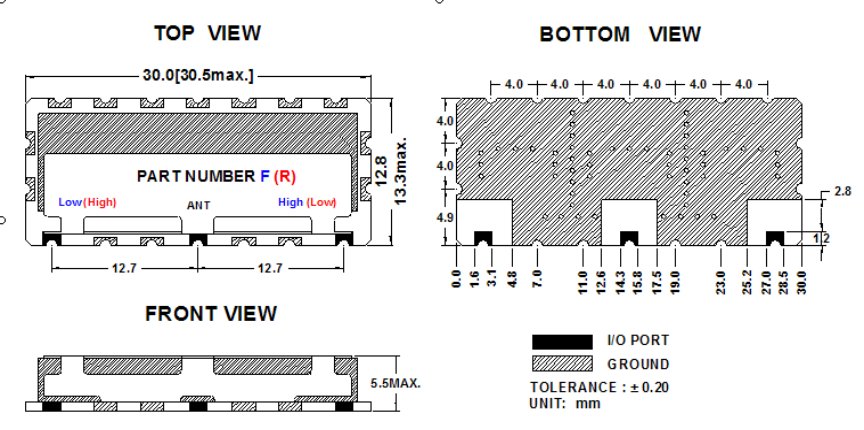

Mechanical Specification

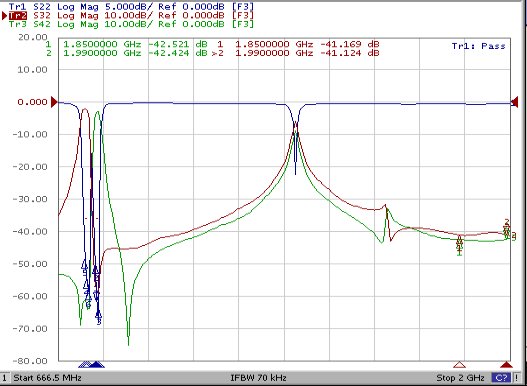

Plot Data
