MD1795-2045N10N170-250PB

share:
Electrical Specification
ItemSpecUnit
Center Frequency1795-2045MHz
Band Width170250MHz
Insertion Loss22dB
Ripple in BW1.21.2dB
VSWR in BW1.91.9
Attenuation48dB@1920~217048dB@1710~1880dB
Interface MethodSMT
Size(W*L*H)43.5*13.0*9.5mm
FormBand Pass

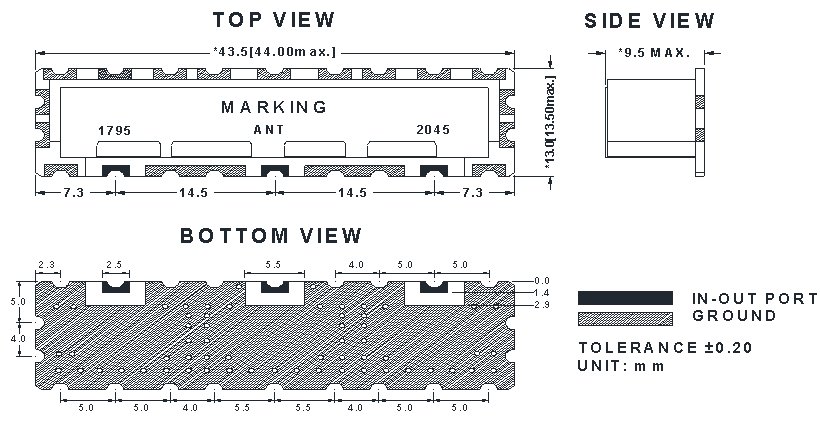

Mechanical Specification

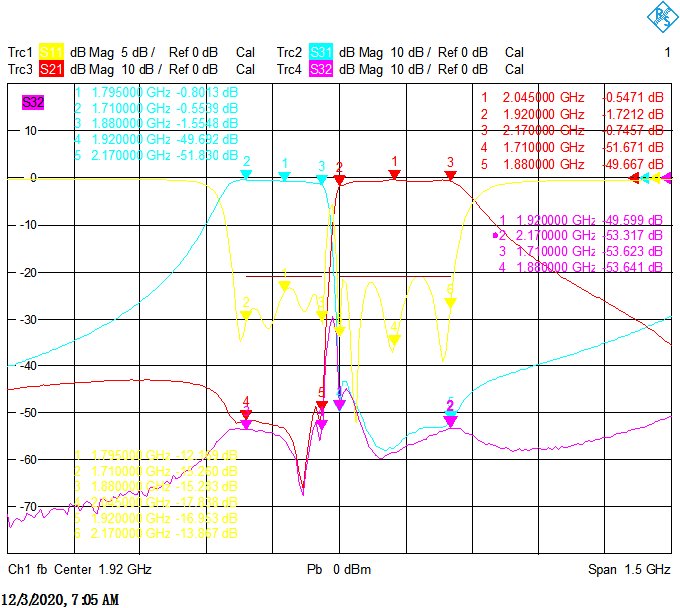

Plot Data
