MD1950-2140F10N60PA

share:
Electrical Specification
ItemSpecUnit
Center Frequency1950-2140MHz
Band Width6060MHz
Insertion Loss22dB
Ripple in BW0.50.5dB
VSWR in BW1.31.3
Attenuation

55dB@2110~2170

 40dB@2045~

55dB@1920~2180

 25dB@2045~

dB
Interface MethodSMT
Size(W*L*H)30.0*8.8*5.5mm
FormBand Pass

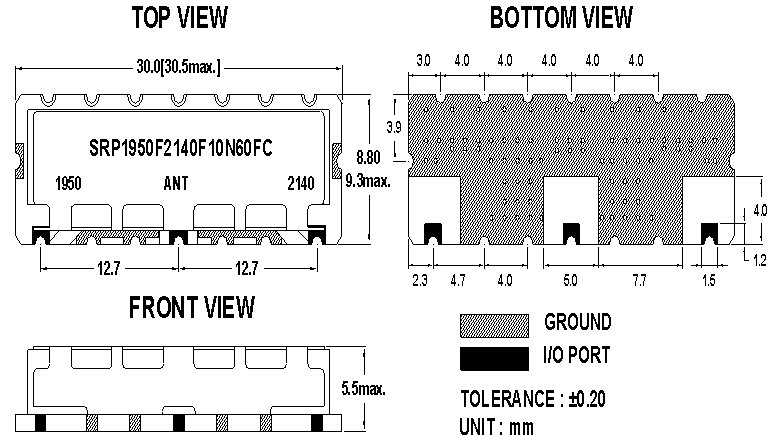

Mechanical Specification

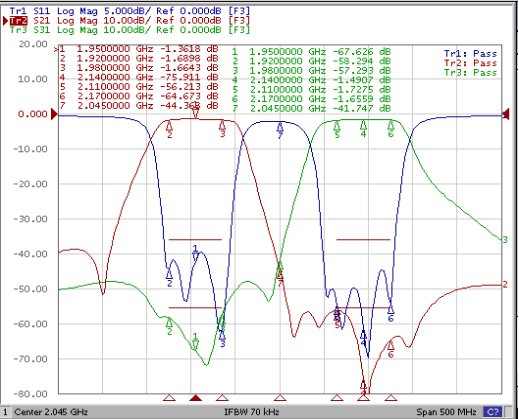

Plot Data
